      端齿后轴656系列

      结构组成
      1.突缘叉，2.万向节总成，3.卡簧，4.轴叉，5.油杯，6.滑动套，7.护套管，8.轴管，9.万向节叉
      产物特点
      1.组装后，通过轴叉和滑动套组成的花键副，传动轴可以滑动伸缩，有一定的伸缩量。
      2.该结构为中、重型系列传动轴；突缘叉法兰以端齿为主，凭据客户要求亦可为圆盘。3.传动轴长度凭据客户要求加工。
      零售价
      0.0
      元
      市场价
      0.0
      元
      浏览量:
      1000
      产物编号
      数量
      -
      +
      库存:
      0
      产物描述
      参数

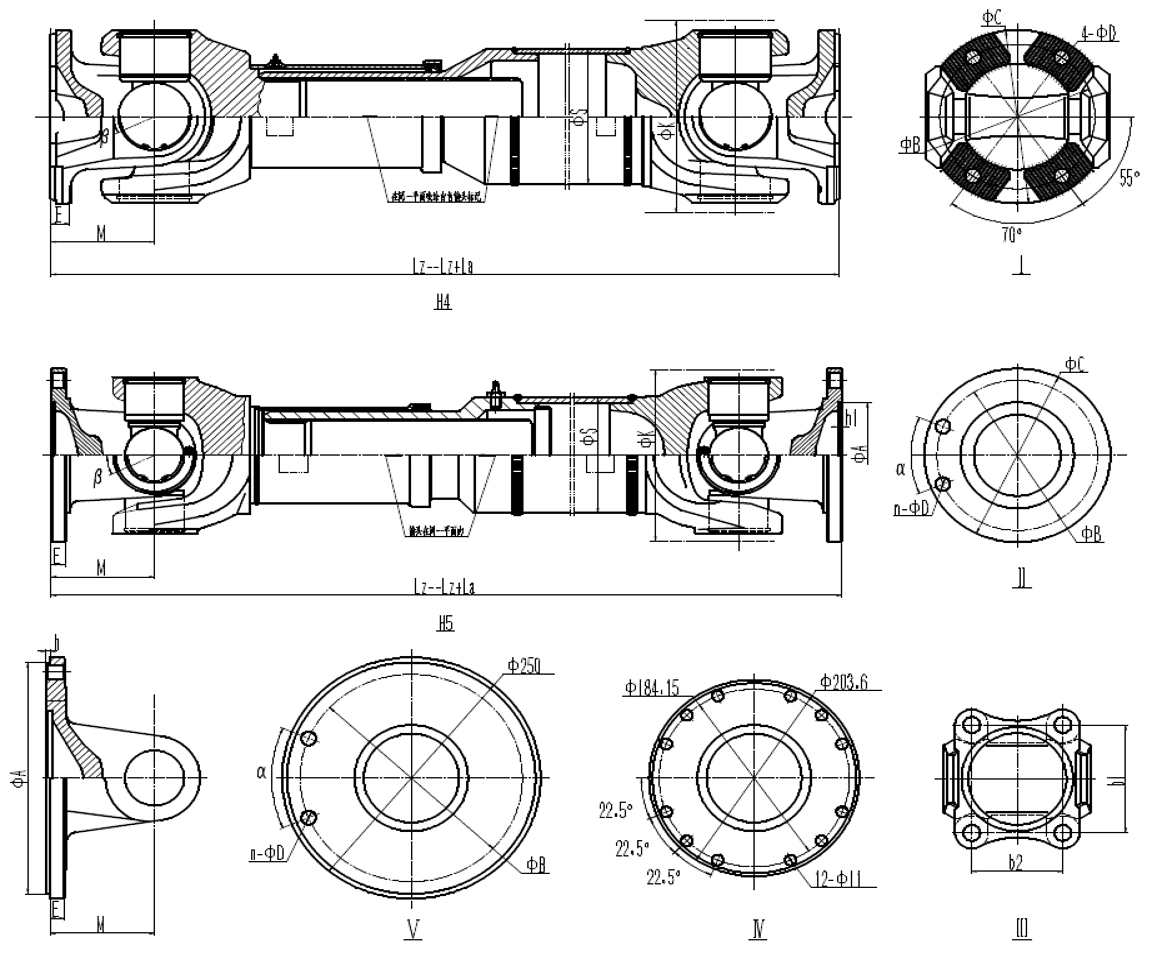

      重型伸缩式传动轴结构参数图



      重型



      重型伸缩式传动轴结构参数一



        Tsmax
      (N.m)      		 A h h1 B n-ΦD C α b1 b2 E M K S β Lz La 结构 法兰 万向节尺寸
      3-1 10000 ISO-12667-T150 130 4-Φ13 150       16 100 165 91 40° 650 130 H4 Ⅰ Φ50×135
      3-2 18000 ISO-12667-T180 150 4-Φ15 180       14 88.5 188 102 30° 630 130 H4 Ⅰ Φ50×155
      3-3 16500 ISO-12667-T150 130 4-Φ13 150       16 90 156 100 35° 610 110 H4 Ⅰ Φ52×133
      3-4 16500 ISO-12667-T165 140 4-Φ13 165       16 90 156 100 35° 610 110 H4 Ⅰ Φ52×133
      3-5 16500 ISO-12667-T180 150 4-Φ15 180       16 90 156 100 35° 610 110 H4 Ⅰ Φ52×133
      3-6 16500 90   3 130 8-Φ12.1 150 45°     11 90 156 100 35° 610 110 H5 Ⅱ Φ52×133
      3-7 16500 95   3 140 8-Φ16.1 165 45°     12 90 156 92 35° 610 110 H5 Ⅱ Φ52×133
      3-8 16500 110   3 155.5 8-Φ14.1 180 45°     13 90 156 92 35° 610 110 H5 Ⅱ Φ52×133
      3-9 16500 198 3   185 8-Φ10.1 203.5 45°     9 87 156 92 35° 610 110 H5 Ⅱ Φ52×133
      3-10 16500 132 3   155 8-Φ10.2 175 45°     11 90 156 92 35° 610 110 H5 Ⅱ Φ52×133
      3-11 16500 95 2.5     4-Φ16.3     112 88 14 78/90 156 92 35° 610 110 H5 Ⅲ Φ52×133
      3-12 21000 ISO-12667-T155 130 4-Φ13 155       16 100 168 102 35° 650 110 H4 Ⅰ Φ57×144
      3-13 21000 ISO-12667-T165 140 4-Φ13 165       16 100 168 102 35° 650 110 H4 Ⅰ Φ57×144
      3-14 21000 ISO-12667-T180 150 4-Φ15 180       18 100 168 102 35° 650 110 H4 Ⅰ Φ57×144
      3-15 21000 95   3 140 8-Φ16.1 165 45°     14 100 168 102 35° 650 110 H5 Ⅱ Φ57×144
      3-16 21000 110   3 155.5 10-Φ16.1 180 45°     14 100 168 102 35° 650 110 H5 Ⅱ Φ57×144
      3-17 21000 197 4   184.15 16-Φ11 205 22.5°     11 96 168 102 35° 650 110 H5 Ⅱ Φ57×144



      说明：1.Tsmax：最大瞬时扭矩N.m;2.Lz：压缩后最小长度;3.La：长度赔偿量;4.Lz+La：最大事情长度;5.b1:耳孔同侧两孔距。



      重型伸缩式传动轴结构参数二



        Tsmax
      (N.m)      		 A h h1 B n-ΦD C α E M K S β Lz La 结构 法兰 万向节尺寸
      4-1 27000 ISO-12667-T180 150 4-Φ15 180   18 100 178 110/120 25° 700 140 H4 Ⅰ Φ57×152
      4-2 27000 95   3 140 8-Φ16.1 165 45° 14 100 178 110/120 25° 700 140 H5 Ⅱ Φ57×152
      4-3 27000 110   3 155.5 10-Φ16.1 180 45° 14 100 178 110/120 25° 700 140 H5 Ⅱ Φ57×152
      4-4 27000 197 2   184.15 12-Φ11 203.6   13 98 178 110/120 25° 700 140 H5 Ⅳ Φ57×152
      4-5 27000 140   6 196 8-Φ16.2 225 45° 18 101 178 110/120 25° 700 140 H5 Ⅱ Φ57×152
      4-6 27000 240 4   220 8-Φ14.2 250 45° 14 97 178 110/120 25° 700 140 H5 Ⅴ Φ57×152
      4-7 27000 ISO-12667-T180 150 4-Φ15 180   18 100 178 110/120 25° 700 110 H5 Ⅰ Φ62×149
      4-8 30000 ISO-12667-T180 150 4-Φ15 180   18 102.5 195 130 28° 700 120 H4 Ⅰ Φ62×160
      4-9 30000 ISO-12667-T180 150 4-Φ15 180   18 100 185 120 25° 710 140 H4 Ⅰ Φ63.5×152
      4-10 30000 140   6 196 8-Φ16.2 225 45° 18 110 185 120 ?25° 710 140 H5 Ⅱ Φ63.5×152
      4-11 30000 240 4   215 8-Φ14.2 250 45° 14   185 120 25° 710 140 H5 Ⅴ Φ63.5×152
      4-12 44000 ISO-12667-T180 150 4-Φ15 180   18 100 198 140 22° 710 140 H4 Ⅰ Φ68×165(89)
      4-13 44000 140   6 196 8-Φ16.2 225 45° 20   198 140 22° 710 140 H5 Ⅱ Φ68×165(89)
      4-14 44000 240 4   215 8-Φ14.2 250 45° 16   198 140 22° 710 140 H5 Ⅴ Φ68×165(89)
      4-15 52500 ISO-12667-T180 150 4-Φ15 180   19.5 113 210 152 25° 790 130 H4 Ⅰ Φ68×193(117)
      4-16 52500 ISO-12667-T200 165 4-Φ15 200   19.5 113 210 152 25° 790 130 H4 Ⅰ Φ68×193(117)



      说明：1.Tsmax：最大瞬时扭矩N.m;2.Lz：压缩后最小长度;3.La：长度赔偿量;4.Lz+La：最大事情长度;5.b1:耳孔同侧两孔距。
